【テキトウ】２WAYスピーカーを作ってみる【その１】

今回初めて2WAYのスピーカーを作ってみました。

奥様：「なんで同じもの何個も作るの？スピーカー何個かあるよね」
自分：「いや、今度のは2WAYなので今までのと違うんだよ」
奥様：「スピーカーなんでしょ。同じなのでは？？？」
自分：「・・・・・ロマン？」
奥様：「・・・・・」

でも作っちゃいます。なんか考えてたり、能動的に行動してないと落ち着かないので。

今回のポリシー

構成は2WAY

• そこそこかっこよく
• そこそこチープに
• スピーカーネットワークのことをそこそこ習得する
• 木材の加工は自分でやってみる
• 100均を活用してみる

出来上がったもの

先にお見せすると、出来上がったのもはこんな感じのものです。
まぁ予想通りそこそこ（当社比）な感じでできました。

出来上がったスピーカー

構成と材料

ユニットの選定

今回使うユニットはこちらにしました。

• ウーファー：Dayton Audio RS125-8
• ツイーター：Dayton Audio ND25FA-4

ウーファーとツイーターのシリーズが異なるので、どうかなとも思いましたがこれで行きます。
ウーファーとツイーターのインピーダンスが違うので補正は必要ですね。

横浜ベイサイドネットで購入。
タイミングよくRS125-8は特価品でお得に購入できました！

エンクロージャ木材の選定

特価品とはいえ、私にとってはユニットもソコソコのお値段。ほかにネットワーク用部材なども必要になるので、ここは100均で何とかできないかな？と思っていたら発見！

• セリアの四万十川ひのき板

仕様は250mm×115mm×15mmとなっています。厚みも15mmなので使えそうです。
檜なので少し柔らかいですが、今回はこれを芋剝ぎで板継ぎして使うことにします。

今回のサイズだと1ユニットあたり最低９～10枚くらい使うので、選別しながら20枚買い占めます。一度に買い占められるだけの在庫がなく、何度かに分けて入荷したら買い占めました（すみません）

ネットワーク部材

コイル、コンデンサ、セメント抵抗などが必要になります。
コイルはリーズナブルな空芯コイルをコイズミ無線で購入。
コンデンサやセメント抵抗は、色々試したいので、できるだけ安いものを。
ネットワークの設計をした後に秋月電子通商で、いくつかの組み合わせができるように購入。いずれも通販です。

これをセリアのMDFパンチングボード上に組み立てます。
空芯コイルについては、こちらの記事で測定もしてみました。
他に端子台はamazonで購入しました。

その他の材料

ネジなどはストック品や、セリアで購入した小さなネジセットを使いました。
その他、家にあったウレタンニス、ダイソーのミルクペイント（黒）、蜜蝋を少々。
コンパウンド、紙やすり、耐水ペーパーやすり。
内径25mmの塩ビパイプがあったのでこれをバスレフポートに使います。

設計

エンクロージャーの設計

セリアの檜板は高さが250mmなので、エンクロージャーの高さは必然的に250mm以下となります。
芋剥ぎをしますが、板の角の欠けや潰れを避けたいので、24０ｍｍにします。
前面は横170mm、奥行は235mmで設計しました。
容量は6Lくらいになります。
少し高さが足りないので、ツイーター、バスレフポートの位置をずらしてみます。
背面はネットワークを弄るのに取り外せるようにねじ止めにします。

いつものようにLibreOfficeのDrawで図面を書き、もでりんで組み立ての確認をします。

ざっくりこんな感じ？

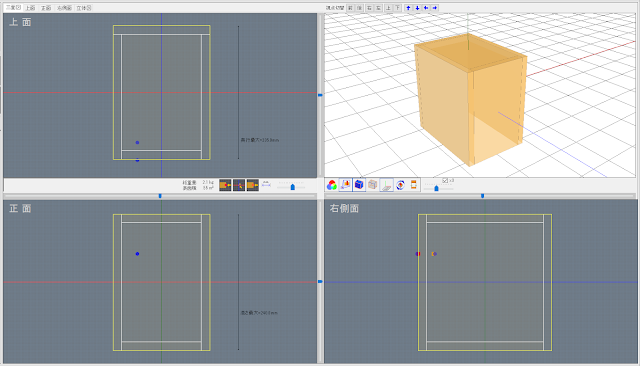

もでりんで寸法を確かめます

ネットワークの設計

次回へ
